Kontroliniai vožtuvai taip pat gali būti naudojami tiekiant pagalbinių sistemų vamzdynus, kur slėgis gali pakilti virš sistemos slėgio. Atbulinius vožtuvus galima suskirstyti į varomus atbulinius vožtuvus (besisukančius pagal svorio centrą) ir pakeliamus atbulinius vožtuvus (judančius išilgai ašies).
Šio tipo atbulinio vožtuvo funkcija yra leisti terpei tekėti tik viena kryptimi ir užkirsti kelią srautui priešinga kryptimi. Paprastai tokio tipo vožtuvai veikia automatiškai. Veikiant skysčio slėgiui, tekančiam viena kryptimi, vožtuvo atvartas atsidaro; kai skystis teka priešinga kryptimi, skysčio slėgis ir vožtuvo atvarto sutapimas veikia vožtuvo lizdą, tuo nutraukdami srautą.

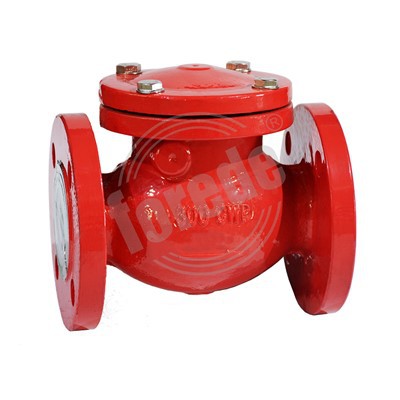

Tarp jų atbulinis vožtuvas priklauso šiam tipo vožtuvui, kuris apima atbulinį atbulinį vožtuvą ir pakeliamą atbulinį vožtuvą. Pasukamas atbulinis vožtuvas turi vyrių mechanizmą ir vožtuvo diską kaip durys, kuris laisvai remiasi ant pasvirusio vožtuvo sėdynės paviršiaus. Siekiant užtikrinti, kad vožtuvo kamštis kiekvieną kartą pasiektų reikiamą vožtuvo lizdo paviršiaus padėtį, vožtuvo kamštis suprojektuotas vyrių mechanizme, kad vožtuvo kamščiuose būtų pakankamai vietos pasisukti ir kad vožtuvo kamštis tikrai ir visapusiškai susisiektų su vožtuvo lizdas. Vožtuvo kamštis gali būti pagamintas iš metalo, oda, guma arba sintetinė danga gali būti inkrustuota ant metalo, atsižvelgiant į eksploatacinius reikalavimus. Kai varstomasis atbulinis vožtuvas yra visiškai atidarytas, skysčio slėgis beveik nekliudomas, todėl slėgio kritimas per vožtuvą yra palyginti mažas. Kėlimo atbulinio vožtuvo vožtuvo diskas yra ant vožtuvo korpuso sandarinimo paviršiaus. Išskyrus tai, kad diską galima laisvai pakelti ir nuleisti, likusi vožtuvo dalis yra tarsi uždaromasis vožtuvas. Skysčio slėgis pakelia diską nuo sėdynės sandarinimo paviršiaus, o dėl terpės atgalinio srauto diskas vėl nukrenta ant sėdynės ir nutraukia srautą. Pagal naudojimo sąlygas vožtuvo diskas gali būti visiškai metalinė konstrukcija arba gali būti guminio padėklo arba guminio žiedo pavidalo, inkrustuoto ant disko laikiklio. Kaip ir uždarymo vožtuvas, skysčio pratekėjimas per keltuvo atbulinį vožtuvą taip pat yra siauras, todėl slėgio kritimas per keltuvo atbulinį vožtuvą yra didesnis nei pasukamo atbulinio vožtuvo, o pasukamo atbulinio vožtuvo srautas yra ribojamas. . Retai.
Modelio numeris | Colių | mm | Ryšys | Vožtuvo tipas | Darbinis slėgis | Spalva |
H41X-16Q-50 | 2 | 50 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-65 | 2.5 | 65 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-80 | 3 | 80 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-100 | 4 | 100 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-125 | 5 | 125 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-150 | 6 | 150 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-200 | 8 | 200 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-250 | 10 | 250 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-300 | 12 | 300 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-350 | 14 | 350 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
H41X-16Q-400 | 16 | 400 | Flanšo galas | Lankstus diskas | 1,0 / 1,6 MPa | Raudona Melyna |
Populiarus Žymos: swing tipo atbulinis vožtuvas, Kinija, gamintojai, tiekėjai, didmeninė prekyba, kaina
1) flanšo galas: ANSI150LB / BS5404;
2) Sraigtinė medžiaga: SS304 nerūdijantis plienas;
3) Tarpiklio medžiaga: KALBINIS GELEŽIS;
4) Kūno medžiaga: kaliojo ketaus, QT450;
5) Disko medžiaga: kaliojo ketaus, QT450, COVERD BY NBR;
6) paviršiaus apdaila: epoksidinė raudona arba mėlyna.
